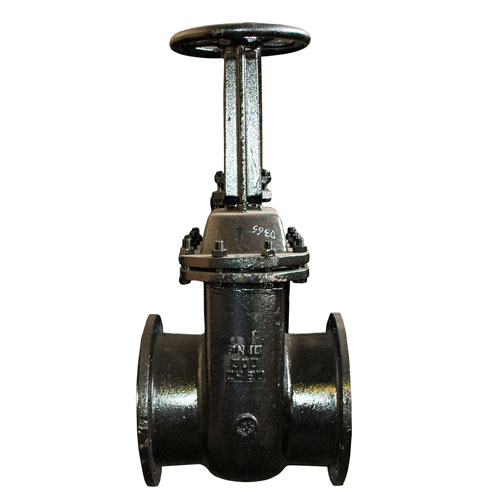

Задвижка чугунная 30ч6бр Ду (Dn) 250 Ру (Pn) 16 ЛМЗ Семенов параллельная фланцевая
Задвижка чугунная 30ч6бр Ду 250 Ру 16 - параллельная фланцевая запорная арматура с выдвижным шпинделем, рассчитанная на условный проход 250 мм. В прайсах и каталогах модель встречается в разных написаниях: задвижка ду 250, задвижка ду250, задвижка 250 мм, задвижка dn 250, задвижка dn250. Изготовитель - Литейно-механический завод (ЛМЗ), г. Семёнов, Россия.Описание товара
Задвижка 30ч6бр Ду 250 устанавливается в качестве запорного устройства на трубопроводах и котлах (кроме продувочных, спускных и дренажных линий). Рабочая среда - вода и пар при температуре до 225 °C, номинальное давление - Ру 10 (1,0 МПа). Запирание происходит двумя параллельными дисками с латунными уплотнительными кольцами ЛС 59-1, что позволяет ремонтировать затвор без замены корпуса. Класс герметичности - D по ГОСТ 9544-2015, средний ресурс - 1700 циклов, срок службы - 10 лет, гарантия производителя - 1 год. Климатическое исполнение У2 и УХЛ4 допускает монтаж на открытых площадках и в камерах в Иваново.Устройство товара
Задвижка состоит из следующих основных узлов:
- Корпус, крышка и два параллельных диска - серый чугун СЧ 20.
- Уплотнительные кольца затвора - латунь ЛС 59-1; уплотнительные кольца сальника - графитовая набивка ТРГ.
- Прокладка под крышку - паронит ПОН-Б.
- Шпиндель - сталь Ст 45 с выдвижной схемой: при открытии шток выходит вверх, положение затвора видно визуально.
- Управление - маховик (штурвал), привод ручной.
Принцип действия
При вращении маховика ходовая гайка в крышке вытягивает шпиндель вверх вместе с двумя параллельными дисками. Диски поднимаются перпендикулярно потоку, открывая проход. При закрытии диски опускаются и прижимаются к латунным уплотнительным кольцам, перекрывая поток. Двухдисковая схема компенсирует износ колец и не требует точной подгонки затвора.
Инструкция по монтажу
- Проверьте паспорт изделия, целостность затвора и свободный ход шпинделя, прогоните задвижку на открытие-закрытие до подачи воды.
- Подготовьте трубопровод: перекройте участок, сбросьте давление, слейте среду, очистите и выровняйте торцы труб в месте врезки задвижки Ду250.
- Подберите парные фланцы PN10/16 по ГОСТ 33259-2015, совместите отверстия с ответными фланцами задвижки.
- Установите прокладки (резиновые или паронитовые), отцентруйте задвижку так, чтобы затвор закрывался без смещения осей.
- Затягивайте болты равномерно крест-накрест, без перекосов, в два-три прохода с возрастающим усилием.
- Проведите опрессовку участка в в Иваново: поднимите давление до испытательного по проекту, проверьте герметичность фланцев и сальника.
- Оставьте задвижку в открытом или закрытом положении по проекту и нанесите маркировку положения штурвала.
Основные технические характеристики
- Номинальный диаметр: Ду (DN) 250 мм
- Номинальное давление: Ру 10 (1,0 МПа)
- Максимальная температура рабочей среды: 225 °C
- Рабочая среда: вода, пар
- Присоединение: фланцевое, PN10/16 по ГОСТ 33259-2015
- Класс герметичности: D по ГОСТ 9544-2015
- Строительная длина: 450 мм
- Фланцевые отверстия: 12 отверстий по 22 мм
- Корпус, крышка и диски: серый чугун СЧ 20
- Уплотнительные кольца: латунь ЛС 59-1, набивка сальника графитовая (ТРГ)
- Прокладка под крышку: паронит ПОН-Б
- Шпиндель: сталь Ст 45, выдвижной
- Ресурс: 1700 циклов, срок службы 10 лет, гарантия 1 год
- Вес: 175 кг
Часто задаваемые вопросы
Чем параллельная задвижка 30ч6бр отличается от клиновой?
У параллельной задвижки запорный орган состоит из двух дисков, которые прижимаются к уплотнительным кольцам, а у клиновой клин движется в клиновых седлах. 30ч6бр проще в ремонте: при износе уплотнительные латунные кольца меняются отдельно.
Что означает маркировка 30ч6бр?
Цифра 30 - тип задвижки (параллельная), ч - материал корпуса (чугун), 6 - тип уплотнения (латунь/бронза), р - тип привода (ручной). Встречается также обозначение 31ч6бр для аналогичных исполнений.
Подходит ли задвижка 30ч6бр для пара?
Да. Рабочая среда - вода и пар, максимальная температура до 225 °C. Для холодного водоснабжения ограничений нет, главное - рабочее давление не выше номинального.
Какой класс герметичности у задвижки 30ч6бр?
Класс D по ГОСТ 9544-2015. Это допустимая утечка по затвору, поэтому задвижку используют как запорную, а не как регулирующую арматуру.
Как часто нужно обслуживать задвижку?
Ресурс - 1700 циклов, срок службы - 10 лет. Достаточно периодически проворачивать штурвал, следить за сальниковым уплотнением и при необходимости поджимать или менять графитовую набивку.
Что означает Ду 250 в названии задвижки?
Ду (DN) 250 - это условный проход, то есть номинальный внутренний диаметр проходного отверстия, примерно равный 250 мм. Именно по этому параметру задвижку подбирают под диаметр трубопровода.
Для каких задач подходит задвижка Ду250?
Задвижка DN 250 применяется на крупных магистральных сетях, насосных станциях, теплотрассах и сетях водоканалов. Арматура работает как запорная - открыто и закрыто, без промежуточного регулирования расхода.
Какие фланцы нужны для монтажа задвижки DN250?
Задвижка Ду 250 соединяется с трубопроводом парными фланцами PN10/16 по ГОСТ 33259-2015. Для уплотнения подойдут паронитовые или резиновые прокладки соответствующего диаметра.
Какое давление выдерживает задвижка 250 мм?
Рабочее давление - Ру 10 (1,0 МПа). При опрессовке системы не превышайте это значение без согласования с производителем.
Можно ли ставить задвижку Ду250 на горячую воду и пар?
Да, для этой модели максимальная температура рабочей среды - 225 °C. Точное сочетание температуры и давления смотрите в паспорте изделия.
Чем задвижка 30ч6бр Ду 250 отличается от задвижки 30ч39р Ду 250?
30ч6бр - параллельная задвижка с латунными уплотнительными кольцами и металлическим затвором, рассчитана до 225 °C и подходит для пара. 30ч39р - клиновая с обрезиненным клином EPDM, класс герметичности А, но температура среды до 150 °C.
Где купить задвижку 30ч6бр Ду 250
Купить задвижку чугунную 30ч6бр Ду 250 можно в нашей компании dn-pn.ru по оптовой цене. Работаем с монтажными организациями, управляющими компаниями, подрядчиками ЖКХ и промышленными предприятиями. На всю арматуру предоставляются сертификаты соответствия и паспорта изделий, актуальный прайс-лист отправим по запросу. Отгрузка со склада в Иваново и из других филиалов, доставка по всей России, оплата по счету, для постоянных партнеров - отсрочка платежа и резерв товара на складе.
